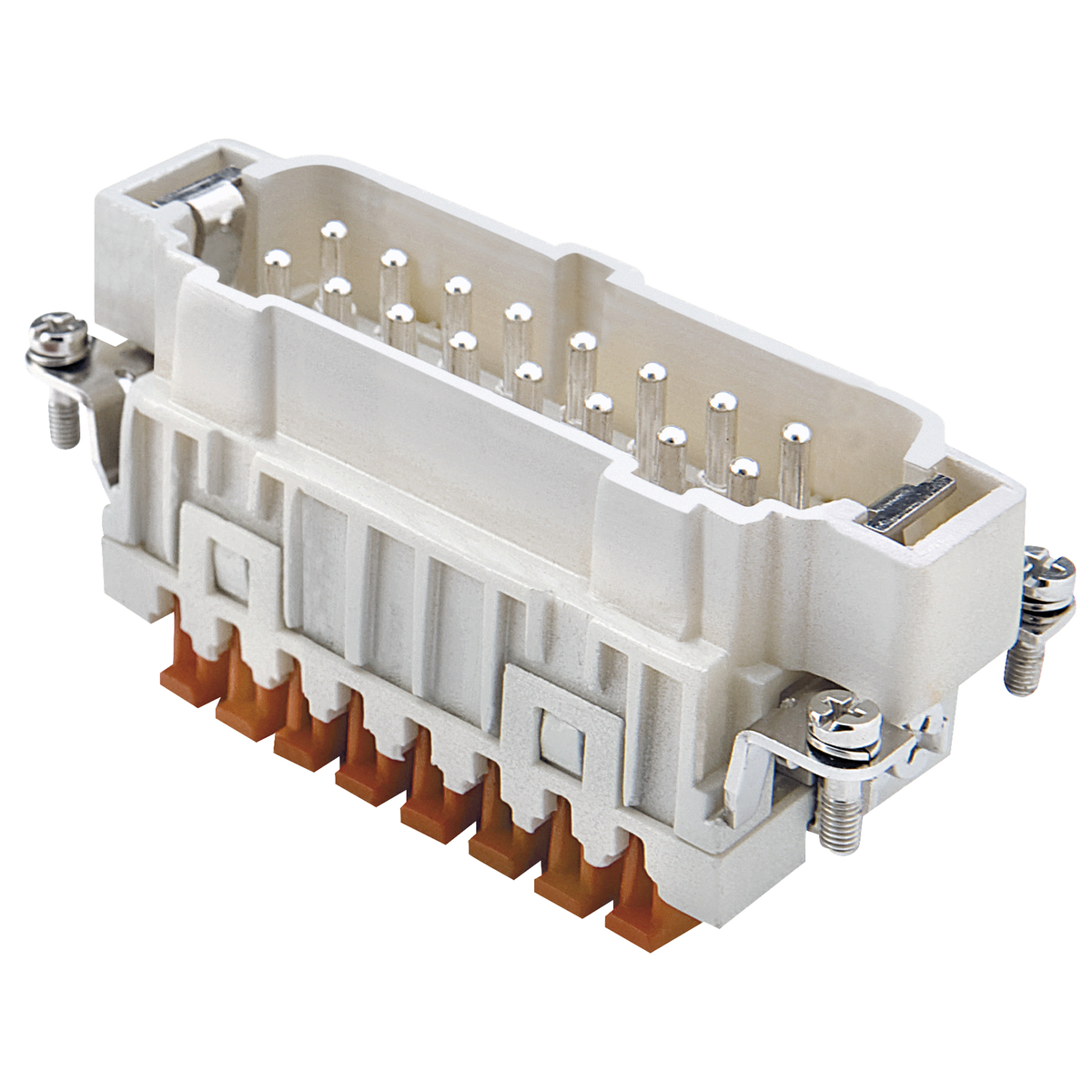

16-polig Squich-kontaktinsats hane

Kontaktserien CSH "squich" är utvecklad för enkel montering, både vid arbetsbänken och ute på plats. CSH (fjäderklämma med låselement) är en vidareutveckling av serien CSE (konventionell fjäderklämma) och har följande fördelar.

• Poler16
• Ström16 A
• IP-klassIP20
• FärgGrå

Verktygsfri anslutning som sparar tid jämfört med skruv- eller vanliga fjäderanslutningar, tydlig visuell markering av kontakter som ännu inte är anslutna, ledare upp till 2,5 mm² med eller utan ändhylsa, hög vibrationstålighet och levereras förmonterad. Varje kontaktkammare har ett eget låselement. När låselementet trycks ner stängs fjäderklämman och ledaren ansluts säkert. Låselementen har avvikande färg mot stommen och är inte nedtryckta vid leverans. När låselementet har tryckts ner ligger det helt infällt och vibrationssäkert i kontaktinsatsen. CSH "squich" ger därmed en enkel, snabb och tekniskt tillförlitlig anslutning. Om en ledare behöver lossas kan låselementet enkelt öppnas igen med en vanlig skruvmejsel (0,5 x 3,5 mm). Skruvmejseln förs in i öppningen på låselementet och trycks lätt nedåt, varvid låselementet och fjäderklämman öppnas. Kontaktinsatserna CSH kan användas från −40 °C till +125 °C.

Användningsområden

• Multikabel
• Kabeltillverkning
• Scen och live

Tekniska specifikationer

Praktisk information

• IP20 – endast för inomhusbruk.
