CA-4500 DSP
CA-4500 DSP
Art.nr: D4515
Beställningsvara – 1–4 veckors leveranstid
Det gick inte att ladda hämtningstillgänglighet
DAP CA-4500 DSP är ett 4-kanals klass D-slutsteg för fasta ljudinstallationer. Det levererar 4 × 500 W vid 4 Ω och kan bryggkopplas för två kanaler med 1 000 W vardera.
- Effekt vid 4 Ω4 × 500 W
- Bryggläge, 8 Ω2 × 1 000 W
- Samplingsfrekvens96 kHz
- EQ in / ut8 / 8 band
- Rackhöjd1 U
- Vikt5,9 kg
Slutsteget har stöd för 70/100 V-högtalarsystem och inbyggd digital signalbehandling.

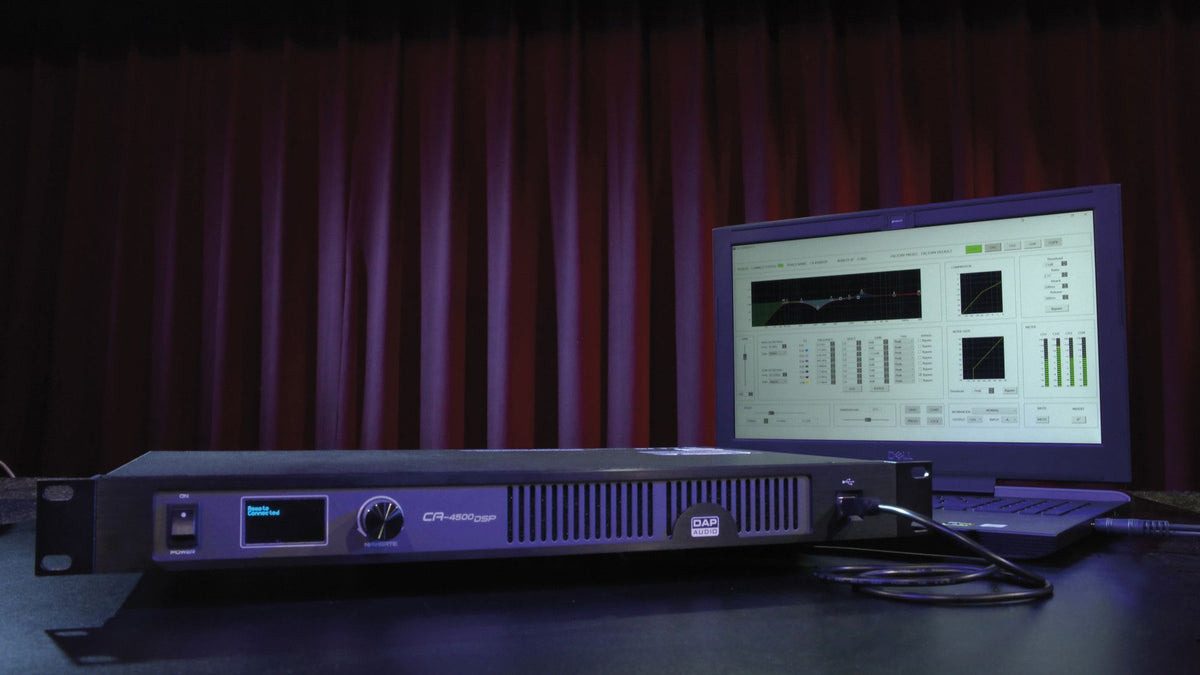

Fyra fritt routbara ingångs- och utgångskanaler gör det enkelt att anpassa signalflödet till installationen. Ställ in EQ, delay, kompressor och noise gate direkt på enheten eller via den medföljande Windows-programvaran, så att systemets inställningar finns samlade i samma kompakta rackenhet.
Fördelar
- Fyra förstärkarkanaler med 500 W per kanal vid 4 Ω
- Bryggläge med två kanaler à 1 000 W vid 8 Ω
- Stöd för 70/100 V-högtalarsystem
- Fritt routbara in- och utgångskanaler
- 8-bands parametrisk EQ på ingång och utgång
- Delningsfilter med Bessel-, Butterworth- och Linkwitz-Riley-karaktäristik
- Kompressor, noise gate, limiter och fasvändning
- Utgångsdelay på upp till 62,4 ms
- OLED-display och manuell konfigurering
- Medföljande Windows-programvara med anslutning via USB
- Mjukstart och flera elektroniska skyddskretsar
Användningsområden
CA-4500 DSP är särskilt avsett för fasta ljudinstallationer. Fyra förstärkarkanaler, fri signalrouting och stöd för 70/100 V-system ger flexibilitet när ljudet ska fördelas mellan olika högtalare och delar av en lokal.
Den inbyggda signalbehandlingen gör det möjligt att samla EQ, delning, nivåkontroll och tidsanpassning i slutsteget i stället för att använda separata processorer för dessa funktioner.
Tekniska specifikationer
| Typ | 4-kanals klass D-slutsteg med DSP |
|---|---|
| Effekt per kanal, 8 Ω | 250 W vid 1 kHz och över 20 Hz–20 kHz |
| Effekt per kanal, 4 Ω | 500 W vid 1 kHz och över 20 Hz–20 kHz |
| Bryggkopplad effekt, 8 Ω | 1 000 W vid 1 kHz och över 20 Hz–20 kHz |
| Bryggkopplad effekt, 100 V | 1 000 W |
| 70/100 V-system | Stöds |
| 2 Ω-drift | Stöds inte |
| Utgångskanaler | 4 |
| Driftlägen | 4-kanal, bryggkopplat, mono och stereo |
| Utgångsförstärkning | 34 dB |
| Ingångar | 4 monoingångar, 3-polig XLR |
| Ingångsimpedans | 20 kΩ |
| Obalanserad ingångskänslighet | 1 dBV |
| Högtalarutgångar | 4-poliga högtalarkontakter |
| Frekvensområde | 20 Hz – 20 kHz |
| THD | < 0,15 % |
| Signal/brusförhållande | > 96 dB |
| Samplingsfrekvens, AD/DA | 96 kHz |
| Ljudlatens | 1,5 ms |
| Slew rate | 25 V/μs |
| Dämpfaktor | 180:1 |
| Parametrisk EQ | 8 band på ingång och 8 band på utgång |
| Ingångs-EQ, filtertyper | Bell, high shelf, low shelf och notch |
| Utgångs-EQ, filtertyper | High shelf 6/12 och low shelf 6/12 |
| Delningsfilter | Bessel, Butterworth och Linkwitz-Riley |
| Filterbranthet | 6 / 12 / 18 / 24 / 30 / 36 / 42 / 48 dB |
| Dynamikbearbetning | Kompressor, gate och limiter |
| Fasvändning | Ja |
| Utgångsdelay | Upp till 62,4 ms |
| Användarpresets | Stöds |
| Styrning | Manuellt eller via Windows-programvara |
| Display | OLED |
| Dataanslutning | USB |
| Nätspänning | 220–240 V AC, 50 Hz |
| Nätdel | Switchad nätdel (SMPS) |
| Angiven effektförbrukning | 1 741 W |
| Säkring | 10 A |
| Nätanslutning | IEC |
| Kylning | Radialfläkt, luftflöde framifrån och bakåt |
| Mått (B × H × D) | 483 × 44 × 285 mm |
| Installationsdjup | 285 mm, exklusive kontakter |
| Rackformat | 19", 1 U |
| Vikt | 5,9 kg |
| Hölje | Pulverlackerad metall, svart |
| IP-klass | IP20, endast inomhusbruk |
| Skydd | Fast klippningslimiter, likspänningsskydd, överhettningsskydd, överbelastningsskydd, kortslutningsskydd och mjukstart |
| Medföljande tillbehör | IEC-kabel och gummifötter |
| Artikelnummer | D4515 |
| EAN | 8717748456335 |
Montering
Slutsteget monteras i 19-tumsrack och upptar 1 U. Installationsdjupet är 285 mm exklusive kontakter. Lämna utrymme för kablage och håll luftvägen fri för kylning framifrån och bakåt.

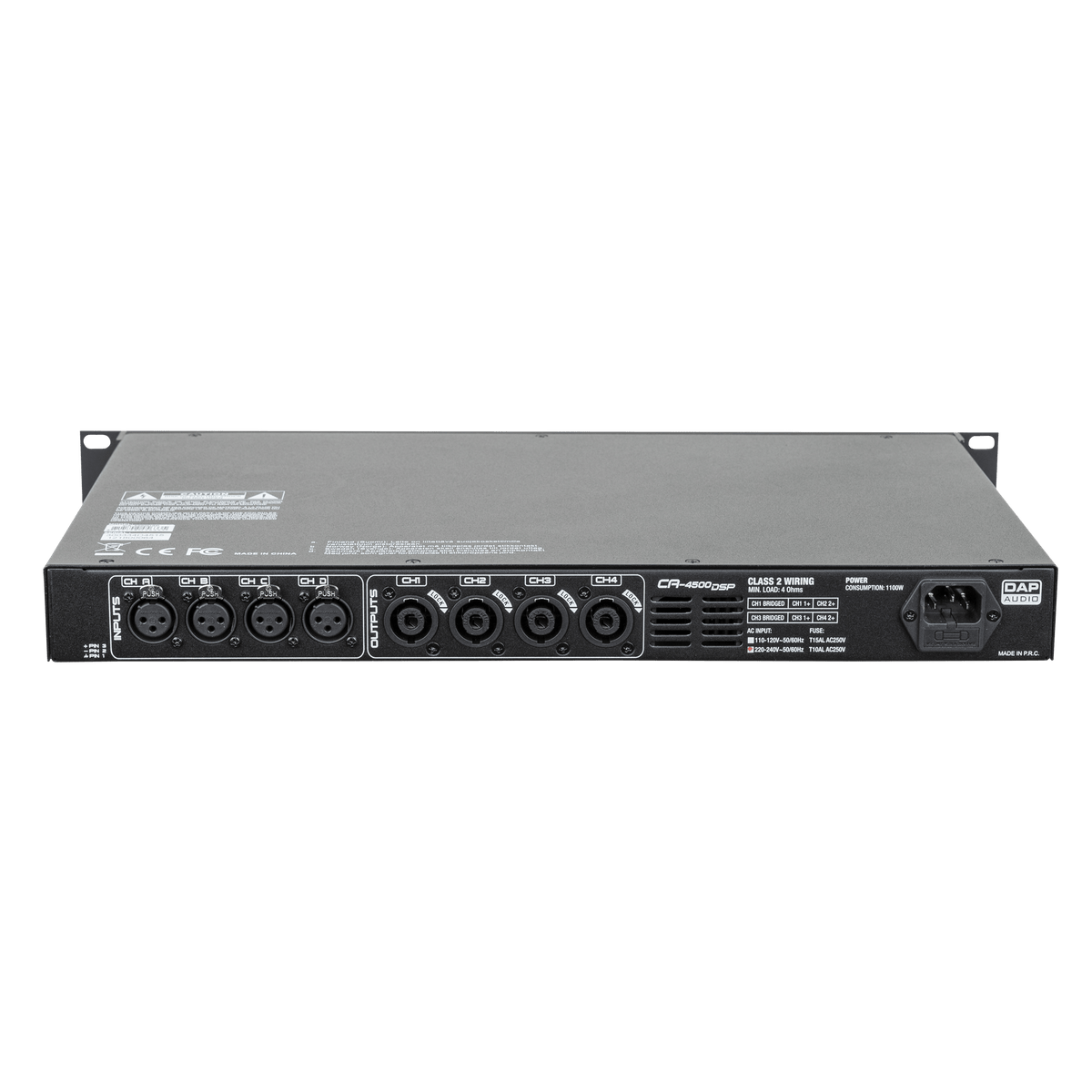

Fyra XLR-ingångar och 4-poliga högtalarutgångar används för ljudanslutning. PC-konfigurering sker via USB. Enheten har IP20 och är endast avsedd för inomhusbruk.
Konstruktion
Det svarta, pulverlackerade metallhöljet rymmer klass D-förstärkning, en switchad nätdel och DSP med 96 kHz AD/DA-samplingsfrekvens. En radialfläkt sköter kylningen.

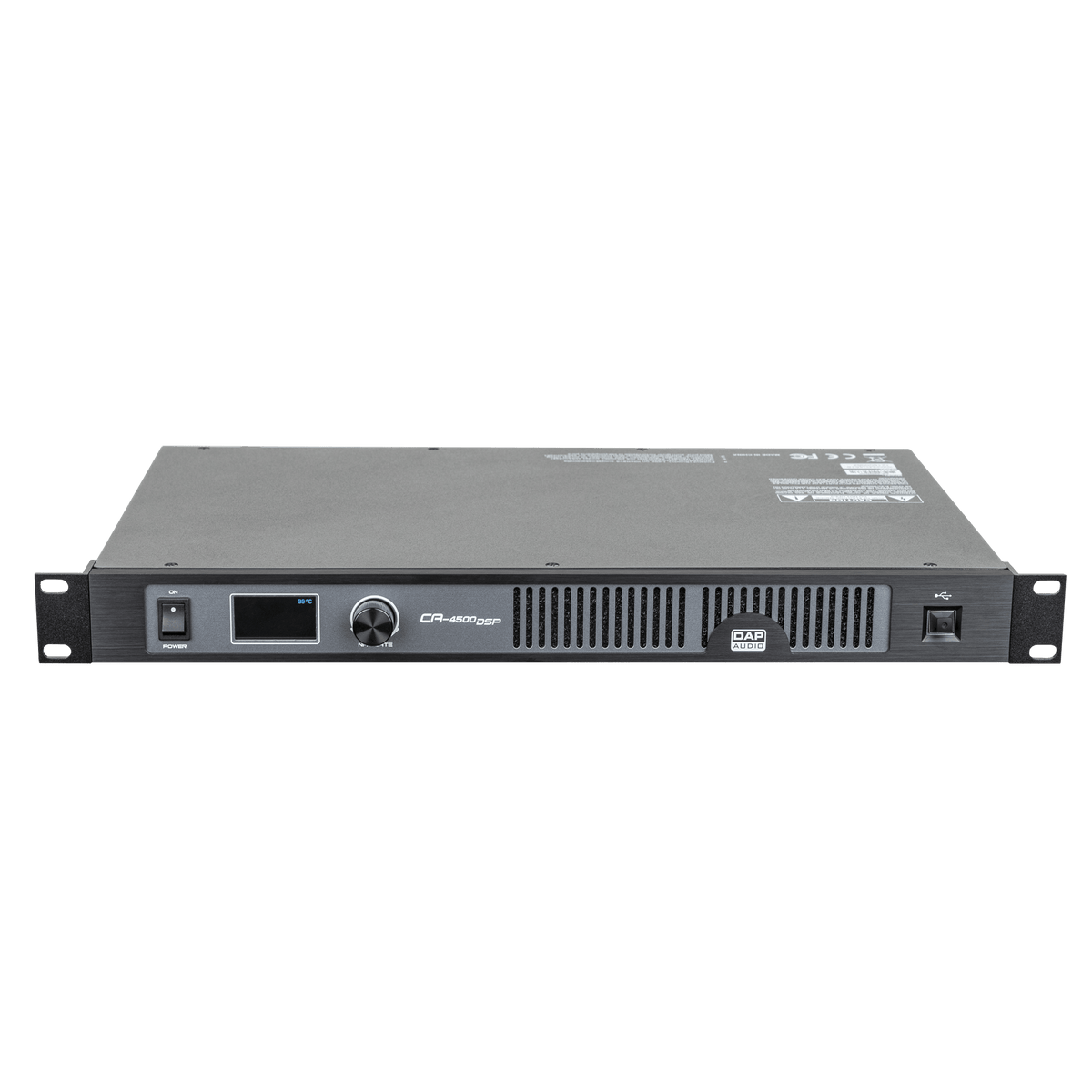

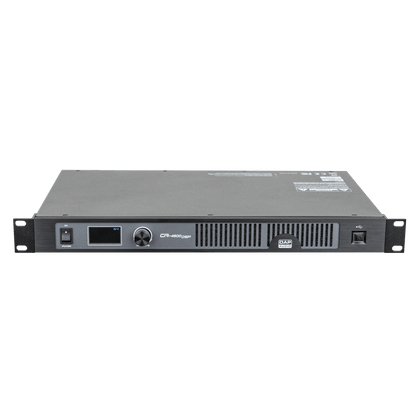

OLED-displayen ger åtkomst till inställningarna på enheten. Mjukstart, fast klippningslimiter och skydd mot bland annat kortslutning, likspänning, överhettning och överbelastning ingår. Vikten är 5,9 kg och IEC-kabel samt gummifötter medföljer.
