MI-4.600
MI-4.600
Art.nr: D4251
Beställningsvara – 1–4 veckors leveranstid
Det gick inte att ladda hämtningstillgänglighet

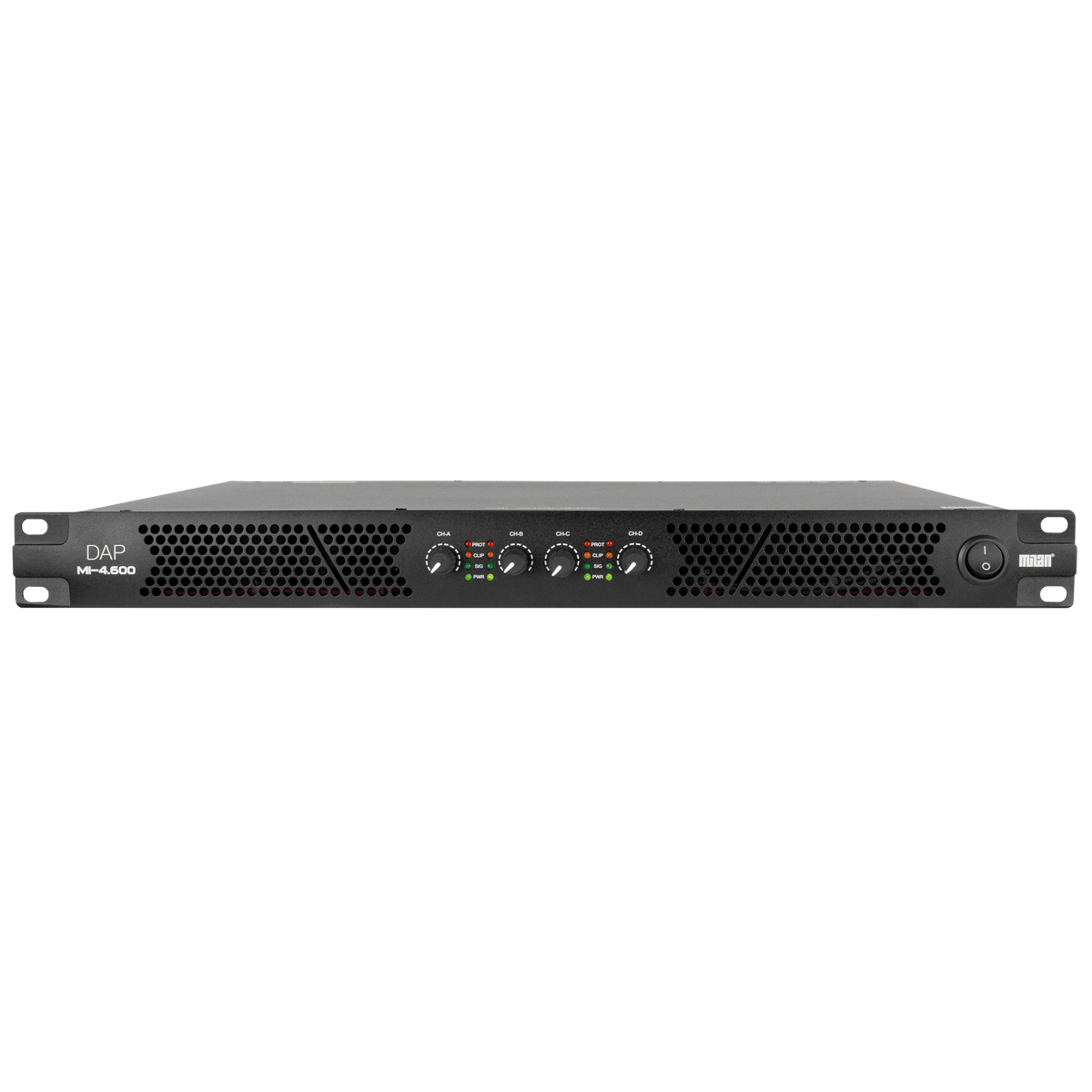

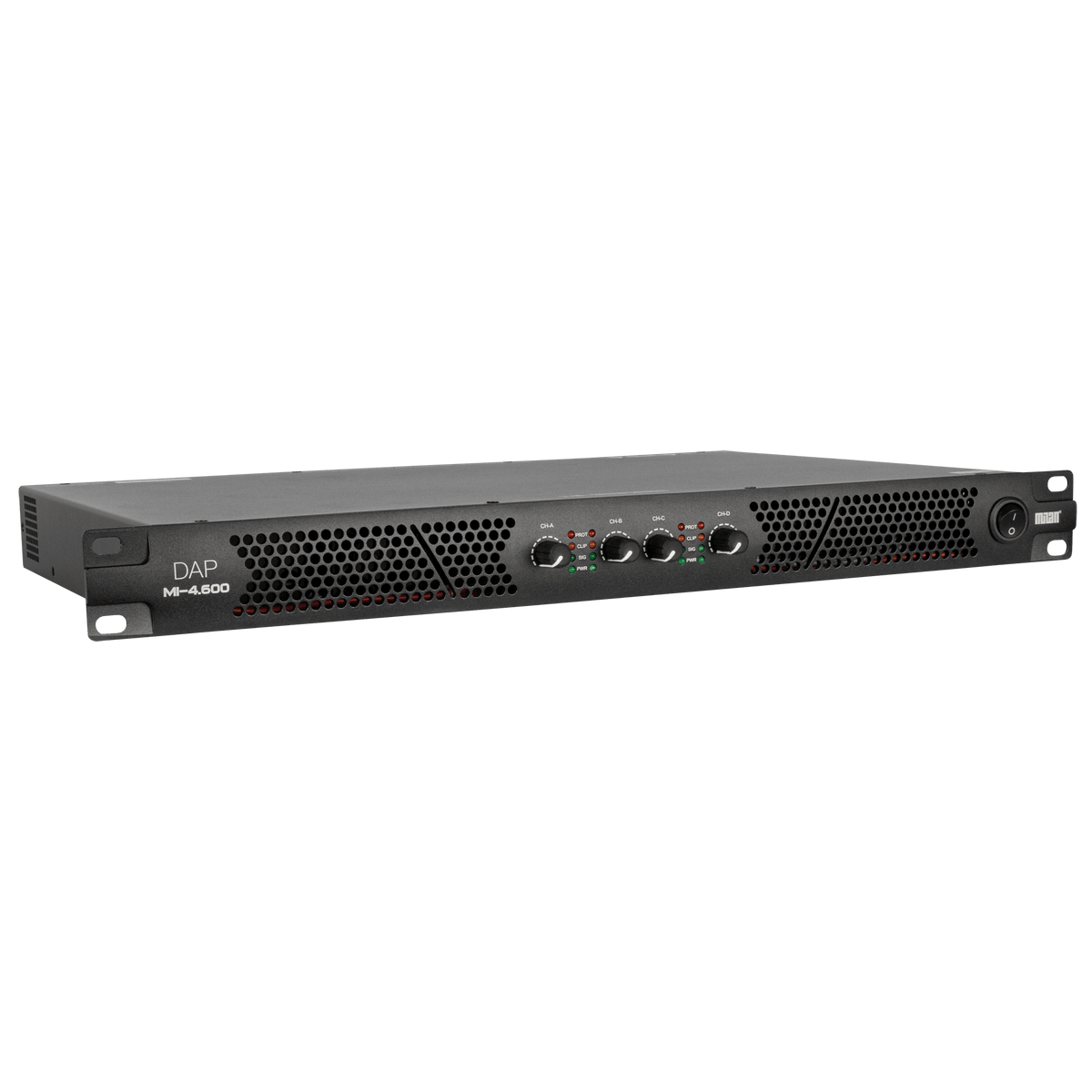

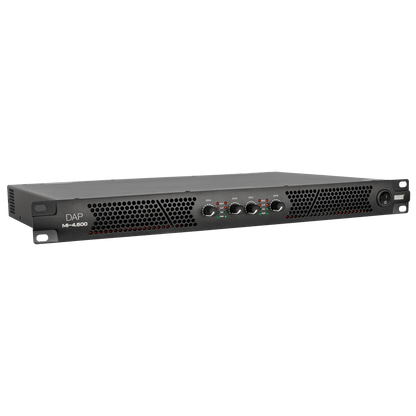

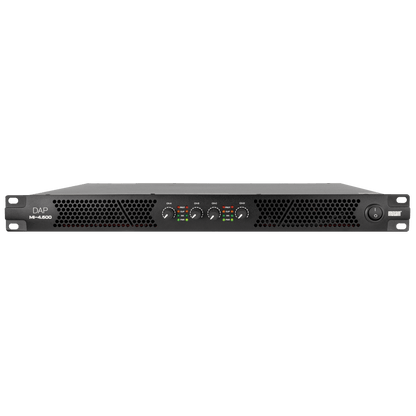

DAP MI-4.600 är ett kompakt 4-kanals klass D-slutsteg för fasta ljudinstallationer. Det levererar 4 × 600 W vid 4 Ω och 1 kHz och kombinerar IP-styrd DSP med en Milan-AVB-certifierad digital ljudingång.
- Effekt vid 4 Ω, 1 kHz4 × 600 W
- Digitalt ljudMilan-AVB, 4 kanaler
- FIR per utgång144 tappar
- Samplingsfrekvens48 kHz
- Rackhöjd1 U
- Vikt4,7 kg
Konfigurera ljudet för varje zon från PC eller Mac och följ kanalnivåer, temperatur och gainreduktion i realtid. Stöd för 100 V-drift i bryggläge samt potentialfria kontakter för mute och standby gör slutsteget flexibelt i installationer med olika högtalarsystem och styrbehov.
Fördelar
- Fyra förstärkarkanaler med 600 W per kanal vid 4 Ω och 1 kHz
- Milan-AVB-certifierad ingång för fyra kanaler digitalt nätverksljud
- IP-styrd DSP med kostnadsfri programvara för PC och Mac
- 10-bands EQ på ingång och utgång samt 5-bands grupp-EQ
- FIR-filter med 144 tappar per utgång
- Upp till 10 ms delay på in- och utgångar
- Kompressor och RMS-limiter för signal- och systemkontroll
- Övervakning av kanalnivåer, temperatur och gainreduktion i realtid
- Extra RJ45-port för vidarekoppling av DSP-styrning
- Potentialfria kontakter för att tysta samtliga utgångar eller aktivera standby
- Stöd för 100 V-system i bryggläge
Användningsområden
MI-4.600 är avsett för fasta ljudinstallationer i exempelvis kommersiella lokaler med flera zoner, teatrar och konferenscenter. Kombinationen av analoga ingångar och Milan-AVB gör det möjligt att integrera slutsteget i nätverksbaserade ljudsystem.
Individuell signalbehandling och grupp-EQ underlättar anpassningen av ljudet mellan olika zoner. Mute- och standbykontakterna ger möjlighet till extern styrning av den dagliga driften.
Tekniska specifikationer
| Typ | 4-kanals klass D-installationsslutsteg med DSP |
|---|---|
| Effekt per kanal, 8 Ω | 400 W vid 1 kHz |
| Effekt per kanal, 4 Ω | 600 W vid 1 kHz |
| Bryggkopplad effekt, 8 Ω | 1 000 W vid 1 kHz |
| 2 Ω-drift | Stöds inte |
| 100 V-drift | I bryggläge |
| Driftlägen | 4-kanal, bryggkopplat, mono och parallell |
| Analoga ingångar | 4 monoingångar, 3-polig XLR och terminal |
| Ingångens gainområde | 32 dB |
| Digital ingång | 4 kanaler Milan-AVB via RJ45 |
| Extra nätverksport | RJ45 för vidarekoppling av DSP-styrning, inte AVB-ljud |
| Högtalarutgångar | 2- och 4-poliga högtalarkontakter samt terminaler |
| Frekvensområde | 20 Hz – 25 kHz |
| THD | < 0,003 % |
| Signal/brusförhållande | > 103 dB |
| Samplingsfrekvens | 48 kHz |
| Slew rate | 25 V/μs |
| Dämpfaktor | 190:1 |
| Parametrisk EQ | 10 band på ingång och 10 band på utgång |
| Grupp-EQ | 5 band |
| FIR-filter | 144 tappar per utgång |
| Delningsfilter | Hög- och lågpassfilter med upp till 24 dB branthet |
| Dynamikbearbetning | Kompressor och limiter, inklusive RMS-limiter |
| Ingångsdelay | Upp till 10 ms |
| Utgångsdelay | Upp till 10 ms |
| Användarpresets | 100 |
| Styrning | IP-baserad programvara för PC och Mac |
| Extern styrning | Potentialfria kontakter för mute och standby |
| Nätspänning | 230 V AC, 50 Hz |
| Angiven effektförbrukning | 1 100 W |
| Säkring | 8 A |
| Nätanslutning | Power Pro Blue |
| Kylning | Radialfläkt, luftflöde framifrån och bakåt |
| Mått (B × H × D) | 482 × 45 × 300 mm |
| Installationsdjup | 315 mm, exklusive kontakter |
| Rackformat | 19", 1 U |
| Vikt | 4,7 kg |
| Hölje | Metall, svart |
| IP-klass | IP20, endast inomhusbruk |
| Skydd | Klippningslimiter och kortslutningsskydd |
| LED-indikeringar | Clip, Ethernet, utgångsnivå, Power och Protect |
| Medföljande kabel | Power Pro-kabel |
| Artikelnummer | D4251 |
| EAN | 8717748622082 |
Montering
Slutsteget monteras i 19-tumsrack och upptar 1 U. Höljet är 300 mm djupt och det angivna installationsdjupet är 315 mm exklusive kontakter. Planera ytterligare plats för kablage och håll luftvägen fri för kylning framifrån och bakåt.
Högtalare ansluts via högtalarkontakter eller terminaler. Milan-AVB-ljud tas emot på den digitala RJ45-ingången; den extra RJ45-porten är endast avsedd för vidarekoppling av DSP-styrning. Enheten har IP20 och är endast avsedd för inomhusbruk.
Konstruktion
Det svarta metallhöljet rymmer klass D-förstärkning och en DSP med 48 kHz samplingsfrekvens i ett kompakt 1 U-format. En radialfläkt sköter kylningen med luftflöde framifrån och bakåt.
LED-indikeringar visar klippning, Ethernet, utgångsnivå, ström och skyddsstatus. Vikten är 4,7 kg och en Power Pro-kabel medföljer.
