TA-4.750
TA-4.750
Art.nr: D4221
Beställningsvara – 1–4 veckors leveranstid
Det gick inte att ladda hämtningstillgänglighet

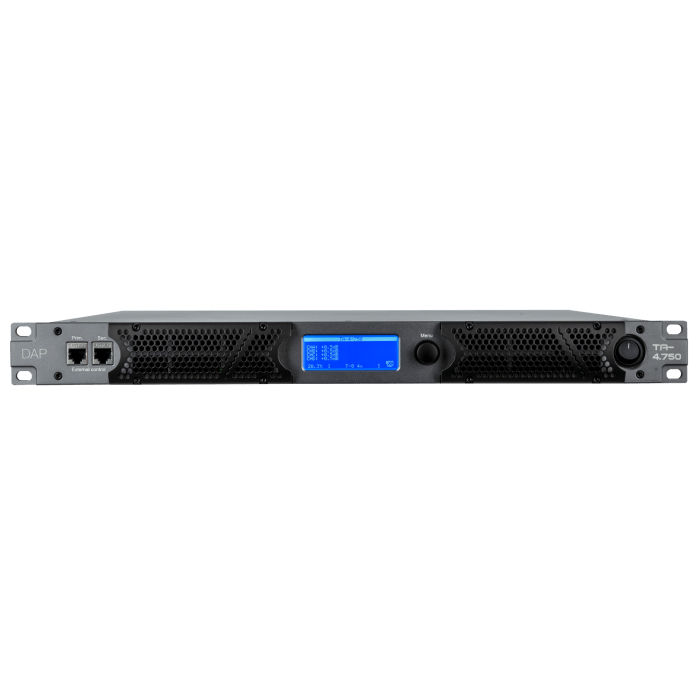

DAP TA-4.750 är ett kompakt 4-kanals klass D-slutsteg för turnébruk. På en enda rackenhet levererar det 4 × 750 W vid 4 Ω och 1 kHz. Det klarar även 2 Ω-belastning och kan bryggkopplas när systemet behöver högre effekt per utgång.
- Effekt vid 4 Ω, 1 kHz4 × 750 W
- Utgångskanaler4
- Belastning2 / 4 / 8 Ω
- FIR-filterUpp till 512 tappar
- Rackhöjd1 U
- Vikt8,2 kg
Den inbyggda DSP:n samlar signalrouting, EQ, delningsfilter och limiter i samma enhet. Under riggningen kan du anpassa signalbehandlingen och övervaka slutstegen från datorn via nätverket, medan frontens LCD-skärm och vridreglage ger lokal åtkomst till status och inställningar.
Fördelar
- Fyra förstärkarkanaler i ett kompakt 1 U-format
- Stöd för 2, 4 och 8 Ω samt bryggkopplad drift
- 4 × 4 routingmatris för flexibel fördelning av insignaler
- 8-bands parametrisk EQ på in- och utgångar samt hög- och lågpassfilter
- FIR-filter med upp till 512 tappar, delay och faskontroll
- Peak- och RMS-limiter för kontroll över signalnivåerna
- Kostnadsfri styrprogramvara för Windows 10/11
- Nätverksövervakning av utspänning, utström, temperatur och skyddsstatus
- Inbyggd nätverksswitch för vidarekoppling till flera slutsteg
- Skydd mot klippning, likspänning, överhettning, överbelastning och underspänning
Användningsområden
TA-4.750 är utvecklat för turnébruk och mobila ljudsystem där flera förstärkarkanaler och signalbehandling behöver rymmas i ett kompakt rack. Fyra kanaler och flexibel signalrouting gör det möjligt att anpassa förstärkningen till olika lågimpedanssystem.
Nätverksstyrningen samlar inställningar och övervakning vid datorn, även när flera slutsteg är vidarekopplade i samma nätverk.
Tekniska specifikationer
| Typ | 4-kanals klass D-slutsteg med DSP |
|---|---|
| Effekt per kanal, 8 Ω | 450 W vid 1 kHz |
| Effekt per kanal, 4 Ω | 750 W vid 1 kHz |
| Effekt per kanal, 2 Ω | 1 300 W vid 1 kHz |
| Bryggkopplad effekt, 8 Ω | 1 550 W vid 1 kHz |
| Bryggkopplad effekt, 4 Ω | 2 600 W vid 1 kHz |
| Driftlägen | 4-kanal, bryggkopplat, mono, parallell och stereo |
| Ingångar | 4 monoingångar, 3-polig XLR |
| Ingångsimpedans | 20 kΩ |
| Ingångens gainområde | 21 dB |
| Högtalarutgångar | 4-poliga högtalarkontakter |
| Frekvensområde | 20 Hz – 20 kHz |
| THD | < 0,05 % |
| Signal/brusförhållande | > 100 dB |
| Slew rate | 50 V/μs |
| Dämpfaktor | 1 000:1 |
| Parametrisk EQ | 8 band på ingång och 8 band på utgång |
| FIR-filter | Upp till 512 tappar |
| Delningsfilter | Bessel, Butterworth och Linkwitz-Riley |
| Filterbranthet | 6 / 12 / 24 / 48 dB |
| Ingångsdelay | Upp till 100 ms |
| Nivåjustering i DSP | ±18 dB |
| Limiter | Peak och RMS, attack 1–2 000 ms, release 20–1 000 ms |
| Användarpresets | 40 |
| Nätverk | RJ45, IP-styrning och inbyggd switch |
| Programvara | Windows 10 och Windows 11 |
| Display | 3" LCD |
| Nätdel | Switchad nätdel med aktiv PFC och soft-switching |
| Angiven effektförbrukning | 740 W |
| Nätanslutning | Fast kabel med Schuko-kontakt |
| Kylning | Axialfläkt, luftflöde framifrån och bakåt |
| Mått (B × H × D) | 483 × 45 × 385 mm |
| Installationsdjup | 385 mm, exklusive kontakter |
| Rackformat | 19", 1 U |
| Vikt | 8,2 kg |
| Hölje | Pulverlackerat stål, svart |
| IP-klass | IP20, endast inomhusbruk |
| Omgivningstemperatur | −15 till +40 °C |
| Maximal yttemperatur | 70 °C |
| Artikelnummer | D4221 |
| EAN | 8717748579447 |
Montering
Slutsteget är avsett för montering i 19-tumsrack och upptar 1 U. Installationsdjupet är 385 mm exklusive kontakter. Planera utrymme för anslutningar och håll luftvägen fri, eftersom kylningen arbetar framifrån och bakåt.
Enheten har skyddsklass IP20 och är endast avsedd för inomhusbruk.
Konstruktion
Det svarta, pulverlackerade stålhöljet rymmer klass D-förstärkning, DSP och en switchad nätdel med aktiv effektfaktorkorrigering (PFC) och soft-switching. Konstruktionen har en angiven verkningsgrad över 90 %.
En axialfläkt sköter kylningen. Frontens 3-tums LCD-skärm visar status och inställningar, som kan justeras med det intilliggande vridreglaget. Vikten är 8,2 kg.
